KBS-10-225.indd
background image
225 - 400 MHz
OPTIMIZED BANDWIDTH
201 McLean Boulevard Paterson, New Jersey 07504 Tel: (973) 881-8800 Fax: (973) 881-8361
E-Mail: sales@synergymwave.com World Wide Web: http://www.synergymwave.com
Copyright 2005 Synergy Microwave Corporation
DIRECTIONAL COUPLER
SURFACE MOUNT MODEL:
KBS-10-225
Operating Frequency:
225 - 400 MHz
Coupling:
10.5 dB 1.0 dB (Nom)
Coupling Flatness:
0.5 dB
Mainline Loss:
0.6 dB (Typ)
0.7 dB (Max)
Input Power
50 Watts (CW)
Directivity:
18dB (Min)
25 dB (Typ)
VSWR:
Input/Output
1.35:1 (Max)
Coupled
1.65:1 (Max)
Impedance:
50 Ohms
Operating Temp. Range:
-40
o
to +70
o
C
SPECIFICATIONS:

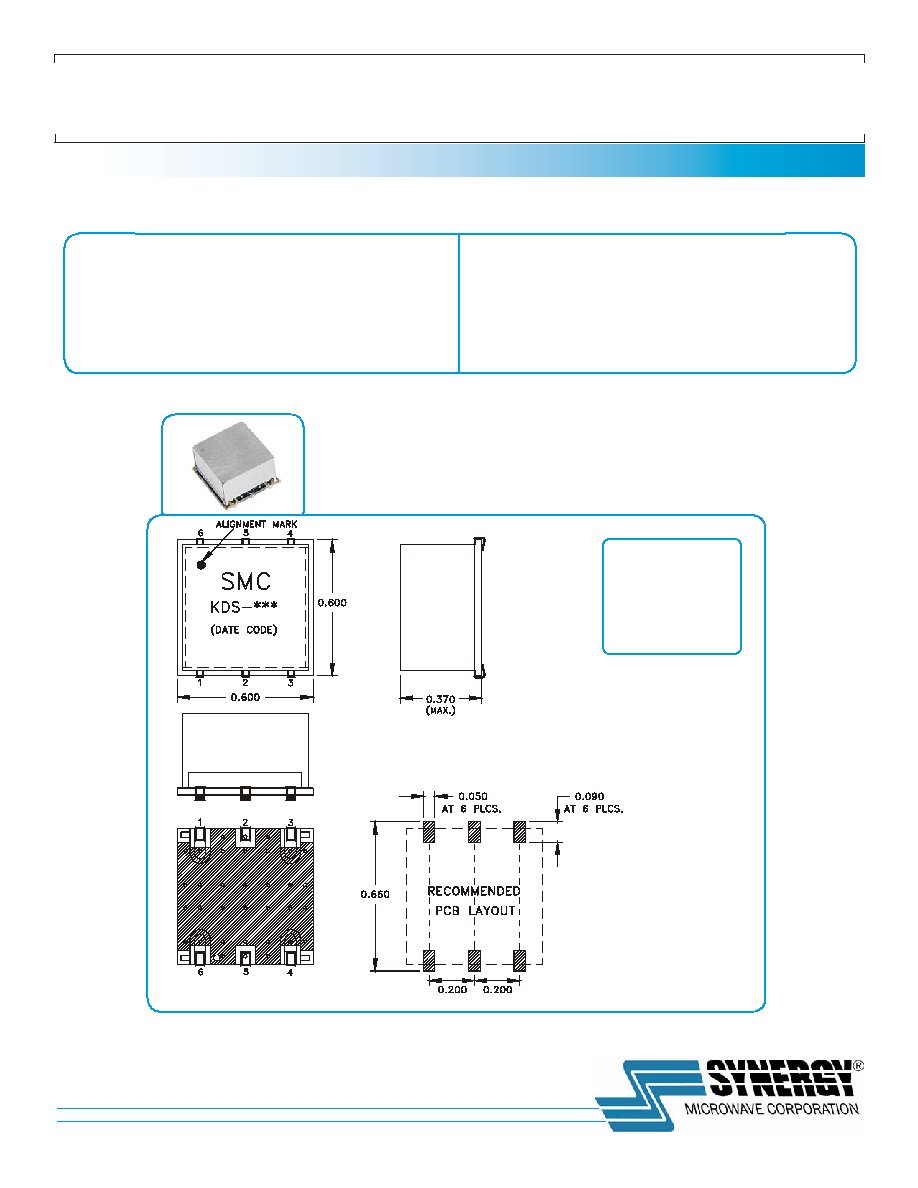

MECHANICAL OUTLINE: 255
PIN-OUT
Input
6
Output
1
Fwd. Coupled 4
No Connection 3
Case Ground 2,5
background image
225 - 400 MHz
OPTIMIZED BANDWIDTH
201 McLean Boulevard Paterson, New Jersey 07504 Tel: (973) 881-8800 Fax: (973) 881-8361
E-Mail: sales@synergymwave.com World Wide Web: http://www.synergymwave.com
Copyright 2005 Synergy Microwave Corporation
DIRECTIONAL COUPLER
SURFACE MOUNT MODEL:
KBS-10-225

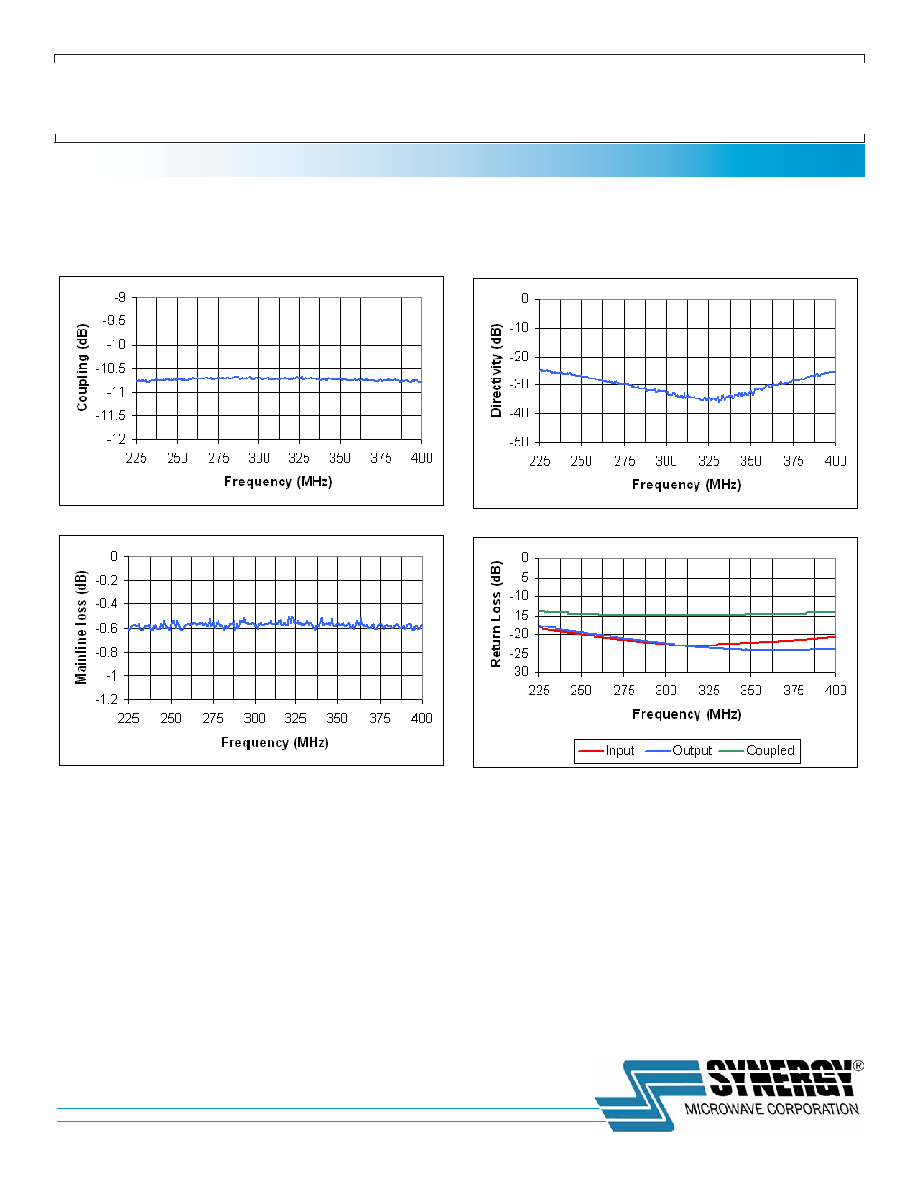

PERFORMANCE PLOTS
